De onzichtbare magneet onder je voeten
Een moderne racewagen duikt met meer dan 250 km/u een snelle bocht in. De banden gieren, de motor brult en toch blijft de auto strak op zijn lijn, alsof een onzichtbare hand hem tegen het asfalt drukt. Pure mechanische grip kan dat niet alleen verklaren. Zelfs de beste slicks, de stijfste ophanging en de zorgvuldig gekozen bandentemperatuur hebben een grens. Zodra de snelheid stijgt, wordt aerodynamica de stille teamgenoot die het verschil maakt tussen een beheerste apex en een kostbare excursie door het grind.
De kracht komt grotendeels onder de auto vandaan. Venturi-tunnels versnellen de luchtstroom tussen vloer en circuit, waardoor de druk onder de wagen daalt. Boven de auto blijft de druk relatief hoger, met als resultaat neerwaartse druk zonder gigantische vleugels die tegelijk veel luchtweerstand veroorzaken. Dat klinkt bijna als magie, maar achter die sensatie schuilen de wetten van Bernoulli, nauwkeurige rijhoogtes en een compromis dat engineers elke ronde opnieuw bewaken. Wie de uitleg over drukverschillen van NASA bekijkt-waarin het verband tussen stroomsnelheid en druk volgens Bernoulli wordt uiteengezet, maar tevens wordt verduidelijkt waarom de Venturi-theorie niet van toepassing is op de lift van conventionele vliegtuigvleugels-ziet hoe fundamenteel de dynamiek tussen luchtsnelheid en druk in daadwerkelijke stromingskanalen is.
Hoe venturi-tunnels luchtdeeltjes laten rennen

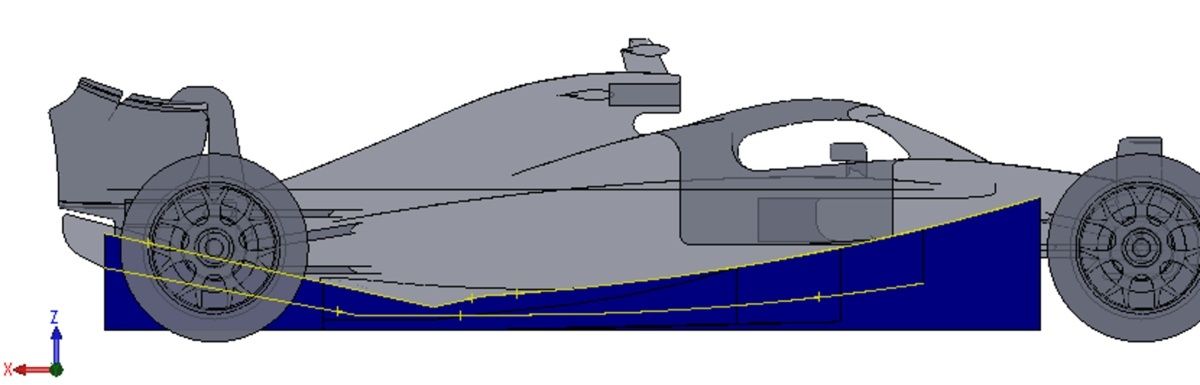

Een Venturi-tunnel werkt volgens een eenvoudig uitgangspunt. Wanneer lucht door een vernauwing moet, neemt de stroomsnelheid toe. Bij een racewagen vormt de vloer geen vlakke plaat, maar een zorgvuldig geboetseerd kanaal. Aan de voorkant kan de lucht relatief ruim instromen. Verder naar achteren wordt de doorgang smaller, waardoor de luchtdeeltjes versnellen. Daarna voert de diffuser de lucht weer naar buiten via een steeds groter wordende ruimte.
Volgens het principe van Bernoulli gaat een hogere luchtsnelheid gepaard met een lagere statische druk, zolang de omstandigheden van de stroming dit toelaten. Onder de vloer ontstaat daardoor een drukgebied dat lager is dan de druk boven de carrosserie. Het resultaat is zuigkracht. Die term is beeldend, maar technisch gezien ontstaat neerwaartse kracht door het drukverschil over het oppervlak van de wagen. De banden krijgen extra belasting zonder dat de auto uitsluitend afhankelijk is van steile vleugels.

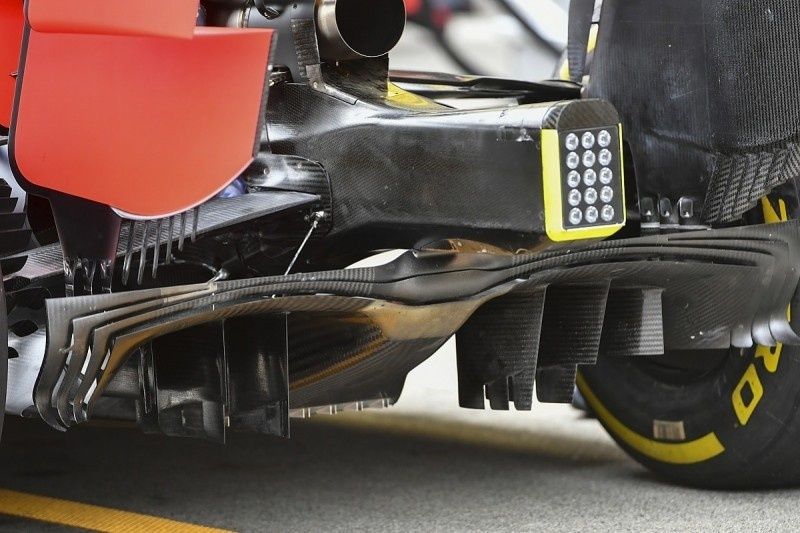

De diffuser is daarbij geen decoratieve afwerking. Zonder gecontroleerde expansie zou de luchtstroom achter de vernauwing kunnen loslaten. De diffuser laat de lucht geleidelijk vertragen en helpt de druk herstellen, terwijl de stroming zo lang mogelijk aan de vloer blijft kleven. Een te agressieve vorm, een verkeerde hellingshoek of een plotselinge verandering in rijhoogte kan die balans verstoren.
- Inlaat: lucht wordt onder de voorkant van de auto geleid.
- Vernauwing: de snelheid stijgt en de statische druk daalt.
- Diffuser: de lucht expandeert gecontroleerd en verlaat de vloer.
- Drukverschil: hogere druk boven de auto levert neerwaartse kracht.
Dit verklaart ook waarom een verandering van slechts enkele millimeters zo belangrijk kan zijn. De afstand tussen vloer en asfalt bepaalt de vorm van het kanaal. Te veel ruimte vermindert het Venturi-effect, terwijl te weinig ruimte de stroming kan laten afslaan. De engineer achter de laptop, de monteur in de pitstraat en de coureur die over een kerbstone rijdt, zijn daardoor onderdeel van hetzelfde aerodynamische systeem.
Vleugels versus vloeren op de testbank
Een traditionele vleugel genereert downforce door de luchtstroom boven en onder het profiel te sturen. Dat werkt krachtig en voorspelbaar binnen een bepaald werkgebied, maar de prijs is geïnduceerde weerstand. Meer neerwaartse druk betekent vaak meer drag, waardoor de topsnelheid op het rechte stuk daalt. Een vloer met Venturi-tunnels kan een groot deel van de benodigde grip produceren met een gunstiger efficiëntie. Dat wordt vaak “schone downforce” genoemd: veel extra druk op de banden zonder dezelfde hoeveelheid luchtweerstand.
De winst is niet alleen meetbaar in rondetijd. Een grote vleugel verstoort de lucht achter de auto en kan een achtervolgende wagen in een bocht benadelen. Een efficiënte vloer kan de afhankelijkheid van zulke vleugels verminderen, al blijft de lucht achter iedere racewagen complex en turbulent. De rijhoogte en de rake, de hoek waarbij de achterkant hoger staat dan de voorkant, bepalen ondertussen hoe goed de tunnels functioneren. Meer rake kan de geometrie van de vernauwing versterken, maar vergroot ook de gevoeligheid voor instabiliteit.
| Kenmerk | Traditionele vleugel | Venturi-tunnel |
|---|---|---|
| Bron van downforce | Drukverschil rond een profiel | Lagedrukgebied onder de vloer |
| Belangrijkste voordeel | Direct instelbare aerodynamische balans | Hoge efficiëntie met relatief weinig drag |
| Belangrijkste risico | Veel weerstand en gevoeligheid voor vuile lucht | Gevoeligheid voor rijhoogte en stall |
| Cruciale afstelling | Vleugelhoek en flapstand | Rijhoogte, rake en diffusergeometrie |
De historische ontwikkeling van dit concept laat zien hoe revolutionair de vloer kan zijn. Een Authoritative Source over ground effect bij racewagens maakt duidelijk waarom teams al decennia zoeken naar manieren om de luchtstroom onder de auto te benutten. In de praktijk is de vloer nooit een los onderdeel. Bandvervorming, pitch bij remmen, windrichting, snelheid en de beweging van de ophanging veranderen voortdurend het stromingsveld.
Het gevreesde stuiteren op het rechte stuk
Porpoising is geen simpel mechanisch stuiteren. Het is een zichzelf versterkende cyclus waarin aerodynamica en ophanging elkaar opjagen. De toenemende snelheid vergroot de neerwaartse druk. De auto zakt dichter naar het asfalt, waardoor de tunnels nog sterker werken. Tot een kritisch punt bereikt wordt. De luchtstroom kan dan loslaten of afslaan, ook wel stall genoemd, waardoor de downforce plotseling wegvalt.
Zonder die aerodynamische belasting veert de auto omhoog. De vloer krijgt opnieuw ruimte, de stroming herstelt en de neerwaartse druk keert terug. Daarna zakt de auto weer omlaag en begint hetzelfde proces opnieuw. Op een recht stuk voelt de coureur geen nette, kleine beweging, maar een reeks harde verticale schokken. Bij snelheden boven 300 km/u kunnen die krachten de rug, nek en het zicht zwaar belasten. Een wagen die op papier efficiënt is, kan op de baan daardoor onrijdbaar worden.
De moeilijkheid zit in het voorspellen van het precieze moment waarop de vloer instabiel wordt. Windtunnelmodellen en CFD-berekeningen simuleren niet altijd perfect hoe een echte auto beweegt over hobbels, kerbstones en veranderende wind. Een duidelijk praktijkvoorbeeld kwam tijdens de Grand Prix van Las Vegas, toen Lando Norris en Oscar Piastri van McLaren werden gediskwalificeerd. Ernstig en onverwacht porpoising veroorzaakte zoveel verticale beweging dat de achterste skid blocks te ver afslijten.
Volgens de uitleg van McLaren-teambaas Andrea Stella waren de gemeten skids respectievelijk 0,12 millimeter en 0,26 millimeter dunner dan de vereiste minimumdikte van 9 millimeter. Extra rijhoogtemarge hielp niet voldoende, omdat het probleem per circuitdeel anders reageerde. Langzamer rijden verminderde het stuiteren op sommige plaatsen, maar kon het elders juist verergeren. Dat incident toont hoe een fractie van een millimeter onder het reglement een volledige race kan beslissen.
- De auto zakt door toenemende downforce te diep richting asfalt.
- De luchtstroom onder de vloer verliest samenhang en de downforce valt weg.
- De ophanging duwt de carrosserie omhoog.
- De tunnels hervatten hun werking en de cyclus begint opnieuw.
Zo temmen topteams de ontembare zuigkracht
Het temmen van ground effect begint niet met één magische vleugel of een enkele software-instelling. Het is een iteratief proces waarin chassis-engineers, aerodynamici, data-analisten, coureurs en de pitcrew samen zoeken naar een bruikbaar werkgebied. De snelste configuratie in een windtunnel is niet automatisch de beste raceconfiguratie. Een auto moet ook hobbels verwerken, banden sparen, kerbstones kunnen aanvallen en stabiel blijven wanneer de brandstoftank leger wordt.
- Breng het werkgebied in kaart. Teams meten hoe downforce verandert met snelheid, voor- en achterrijhoogte, pitch en rolbeweging. Een enkele downforcewaarde zegt te weinig; de volledige kaart van het stromingsgedrag is belangrijker.
- Beperk verticale beweging. Stijve veren, zorgvuldig gekozen dempers en geavanceerde ophangingsgeometrie houden de vloer binnen een gecontroleerde bandbreedte. Te stijf maakt de auto nerveus over hobbels, te zacht laat de vloer te ver zakken.
- Stuur de lucht langs de vloerranden. Vortex-generatoren, vloerstrakes en nauwkeurig gevormde randen kunnen een wervelende luchtbarrière creëren. Die air skirt helpt voorkomen dat turbulente lucht vanaf de zijkant de tunnels binnendringt.
- Maak de diffuser vergevingsgezind. Een iets minder agressieve diffuser kan theoretisch minder maximale downforce leveren, maar in de race meer vertrouwen en een breder bruikbaar venster geven.
- Pas de rijstijl aan. De coureur moet weten welke kerbstones de vloer destabiliseren, waar een hobbeltje extra remdruk vraagt en wanneer een iets andere lijn de luchtstroom beschermt.
Ook de achterzijde van de auto blijft een laboratorium. Tijdens recente testwerkzaamheden trok Ferrari bijvoorbeeld aandacht met oplossingen rond de achtervleugel en de overgang van diffuser naar vleugel. Een stromingssturend element achter de uitlaat leek de lucht richting de onderzijde van de achtervleugel en de diffuserzone te beïnvloeden. Daarnaast werd een achtervleugelflap onderzocht die in rechte-lijnmodus omklapt om de weerstand te verlagen. Zulke oplossingen tonen hoe nauw de vloer, diffuser en vleugels met elkaar verbonden zijn.
Voor de coureur betekent dit dat snelheid niet alleen draait om zo laat mogelijk remmen. Over een hobbelige passage kan een agressieve stuurbeweging de vloer uit zijn ideale hoogte brengen. Een kerbstone met één wiel pakken kan de wagen laten rollen, waardoor de ene tunnel anders werkt dan de andere. De beste ronde ontstaat uit een vloeiende combinatie van lijnkeuze, throttlecontrole en vertrouwen. Het team achter de coureur zoekt via sensordata naar patronen, terwijl de coureur op het asfalt voelt waar de aerodynamische marge verdwijnt.
Beheers de luchtstroom en domineer het circuit
Ground effect geeft racewagens een uitzonderlijk efficiënte vorm van grip, maar het is geen gratis snelheid. Dezelfde zuigkracht die een auto door een snelle bocht trekt, kan bij een verkeerde rijhoogte omslaan in stall, porpoising en verlies van controle. De kern van de uitdaging ligt in de balans tussen maximale downforce en stabiliteit. Een auto die één snelle ronde schittert, moet ook na tientallen ronden, met versleten banden en veranderende brandstoflast, voorspelbaar blijven.
Aerodynamica onder de vloer blijft daarom een belangrijk ontwikkelingsgebied. Teams zoeken naar efficiëntere tunnels, robuustere diffusers en ophangingen die millimeterprecies reageren zonder de wagen onhandelbaar te maken. Let tijdens de volgende race niet alleen op de vleugel of de pitstopstrategie. Kijk naar de vloerranden, de beweging over kerbstones en het moment waarop een auto in een snelle bocht zichtbaar stabieler blijft dan zijn rivalen. Daar, vlak boven het asfalt, wordt vaak beslist wie de luchtstroom beheerst en wie het circuit domineert.
